MasterOPC

MasterOPC

Communication platform for collecting, processing
and transmitting industrial data.

Send request

Thank you for contacting us! The download links have been sent to your email

We invite you to cooperate

Contact person:

Request topic

Message:

  • 200 000
    parameters
  • 1000
    counters
  • Linux\Windows

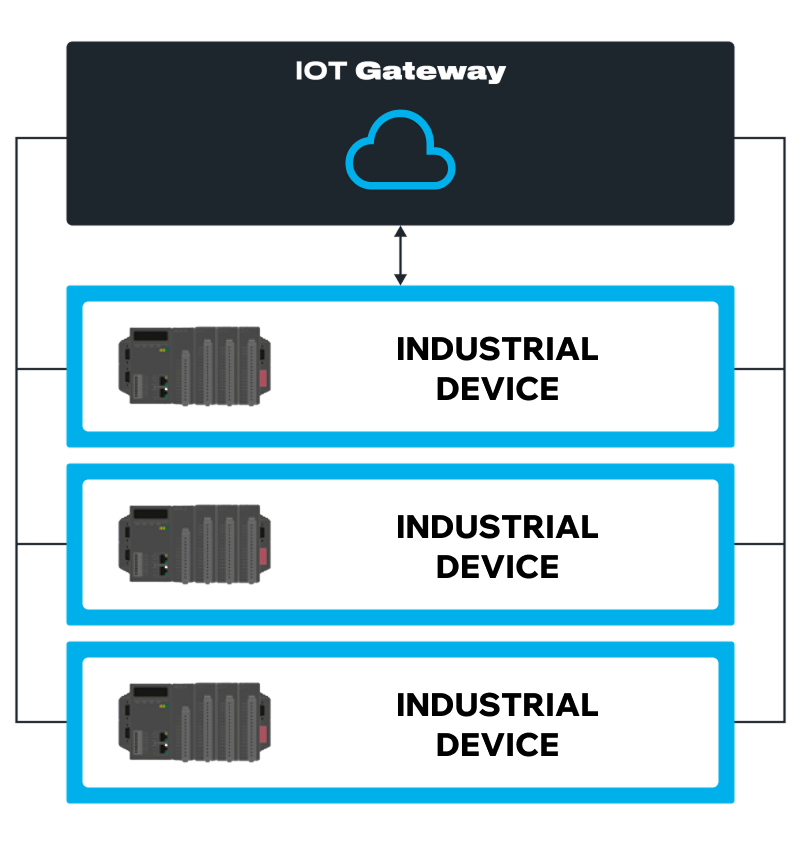

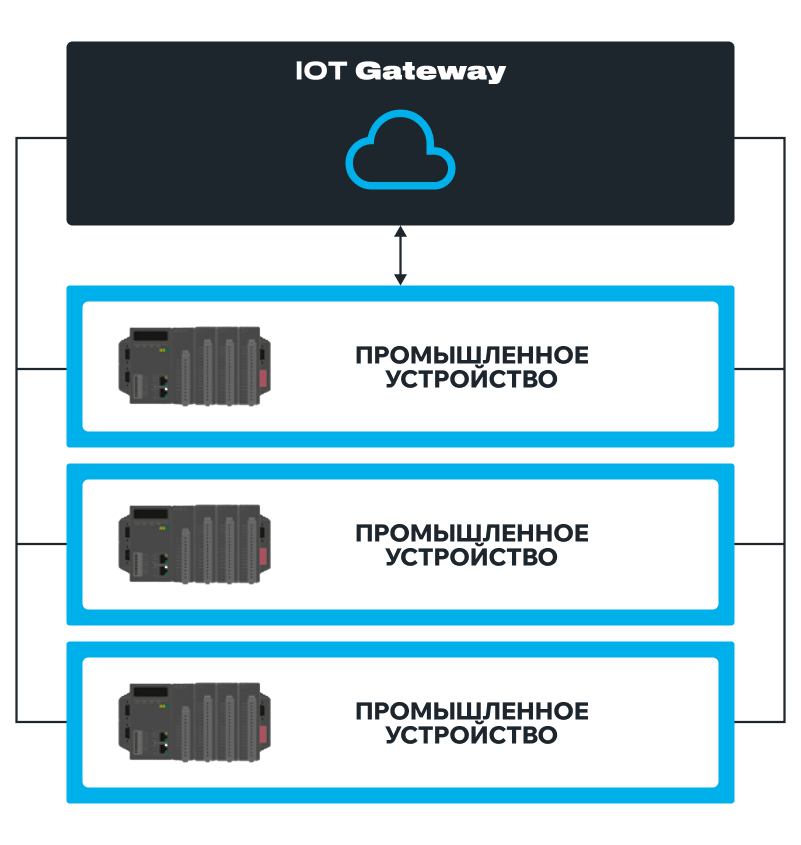

Industrial devices integration

Integration of industrial devices into cloud services through conversion of industrial protocols to MQTT.

Data aggregation and transmission

Aggregation and transfer of data from various OPC servers in Internet/Intranet networks with encryption and authentication support

Direct client connectivity, including HMI, SCADA, MES, EAM, ERP, BI, Big Data, and IoT platforms
Integration of industrial devices into cloud services through the conversion of industrial protocols to MQTT.

Protocols and Devices

Modbus TCP/RTU/ASCII

BACnet

Profinet

SNMP

MQTT

IEC 60870-5-104

IEC 61850 MMS

Omron

SLMP (Mitsubishi)

СПОДЭС

ODBC

OPC UA (DA/HDA)

Modbus TCP/RTU/ASCII

  • Поддержка Modbus RTU/TCP (включая slave), Modbus ASCII
  • Обмен данными с устройствами в режиме "Modbus over TCP" через преобразователи интерфейсов Ethernet-RS-232/422/485
  • Поддержка групповых операций с тегами и импорт конфигураций с устройств обеспечивают возможность быстрого создания и тиражирования конфигураций дерева тегов
  • Резервирование каналов связи - до 4х каналов TCP, автоматическое переключение на резервный канал при обнаружении сбоев, возможность ручного переключения на резервный канал
  • Режим TCP-сервера – возможность связи со шлюзами GPRS/3G без назначения статических IP-адресов
  • Обмен данными с устройствами через GSM-модем и отправка SMS-сообщений
  • Мастер импорта тегов из csv файлов
  • Поддержка MQTT – интеграция с IoT устройствами и облачными сервисами
  • Поддерживаемые типы данных bool, int16, uint16, int32, uint32, float, double, string
  • Поддержка функции Modbus 20 (0x14 - Read File Record)
  • Масштабирование – приведение к требуемому диапазону
  • Отслеживание качества связи с устройством

BACnet

  • Поддержка сегментации и группового чтения переменных ОБЪЕКТА, что приводит к высокой скорости опроса
  • Работа в режиме периодического опроса (режим подписки не поддерживается)
  • Поиск устройств BACnet по адресу или автоматический поиск всех доступных устройств
  • Просмотр параметров найденных устройств и их актуальных значений
  • Перенос тегов ускоряется благодаря возможности группового выделения импортируемых тегов и выбора только определенных типов переменных и объектов

Profinet

  • Автоматический импорт тегов из TIA Portal (разделы DB, I, Q, M, C, T)
  • Поддержка соединений TCP и ISOTCP
  • Мониторинг значений переменных
  • Одновременное соединение с несколькими устройствами
  • Одновременное подключение нескольких клиентов по OPC DA и OPC UA
  • Импорт тегов из TIA Portal. Для этого нужно сначала экспортировать необходимые блоки данных или переменные из TIA Portal, а затем с помощью специальной утилиты импортировать их в Profinet MasterOPC Server. Использование утилиты импорта значительно сокращает время настройки и исключает ошибки ручного ввода адресов переменных и блоков.

Поддержка ПЛК Siemens:

  • Siemens S7-200
  • Siemens S7-300
  • Siemens S7-400
  • Siemens S7-1200
  • Siemens S7-1500

SNMP

  • Поддержка SNMP v1, v2 и v3
  • Поддержка аутентификации и шифрования
  • Сервисные теги для управления устройствами
  • Автоматический импорт тегов из MIB-файлов (формирование дерева тегов, навигация по дереву, просмотр текущих значений) для упрощения создания конфигураций и процесса проектирования
  • Удаленный доступ к серверу через DCOM
  • Сервисные теги для управления устройствами

MQTT

  • Обмен данными между MQTT-устройствами и промышленным оборудованием, поддерживающим промышленные протоколы: Modbus, Profinet, IEC61850, IEC 104 и прочими (при приобретении соответствующего драйвера опроса оборудования)
  • Работа в режиме MQTT-клиента
  • Возможность подключения к MQTT-серверу
  • Подписка и передача MQTT-сообщений
  • Поддержка групповых операций с узлами и устройствами
  • Экспорт и импорт тегов и устройств

IEC 60870-5-104

  • Связь с устройствами через Ethernet или другие TCP/IP протоколы
  • Поддержка команд протокола МЭК 60870-5-104
  • Работа в качества МЭК 60870-5-104 Client/Server

IEC 61850 MMS

  • Работает с любым оборудованием, поддерживающим протокол IEC 61850, и протестирован на различном оборудовании подстанций - Siemens, ABB, AREVA, GE, SATEC, Мехатроника и других.
  • Опрос текущих значений в режиме клиент-сервер по MMS
  • Получение событий от устройств по протоколу GOOSE
  • Поддержка встроенных и динамических наборов данных (REPORT) для ускорения опроса
  • Формирование OPC признаков качества и метки на основе получаемых от прибора атрибутов $q и $t
  • Считывание файлов из устройства, включая считывание осциллограмм
  • Встроенная утилита импорта тегов

Omron

  • Поддержка FINS, работающего в сетях Ethernet по транспортному протоколу UDP, а также с последовательными каналами связи (RS-232, RS-485, GSM)
  • Экспорт и импорт тегов и устройств
  • Импорт тегов из среды программирования Omron CX-Progammer

SLMP (Mitsubishi)

  • Опрос ПЛК Mitsubushi по протоколу SLMP
  • Экспорт и импорт тегов и устройств
  • Импорт тегов из среды программирования GX-Worx

Поддерживаемые устройства:

  • Все ПЛК серий A и Q;
  • FX3U (с Ethernet модулем);
  • FX5U;
  • ПЛК серии iQ-F;
  • ПЛК серии iQ-R;
  • ПЛК серии L;
  • ПЛК серии QnA

СПОДЭС

  • Связь с устройствами по Ethernet, RS-232, RS-485, GSM
  • Поддержка DLMS-объектов – Data, Register, Extended Register, Demand Register, Profile Generic
  • Импорт списка переменных из устройств

Протестирован с оборудованием нескольких производителей:

  • Инотекс Меркурий 234
  • Энергомера СЕ208/СЕ308
  • IEK Star128/328

ODBC

  • Поддержка SQL совместимых баз данных
  • Поддержка SQL запросов для чтения и записи из ODBC-совместимых баз данных
  • Встроенный редактор скриптов для реализации функций работы с базами данных
  • Поддержка самых распространённых СУБД: Microsoft SQL, PostgreSQL, Oracle и др.
  • Готовые функции для выполнения запросов, управления подключениями и транзакциями

OPC UA (DA/HDA)

  • Сбор данных с OPC UA серверов, для последующей передачи по OPC DA, OPC HDA, OPC UA
  • Мониторинг качества подключения к OPC-серверам с автоматическим переподключением для обеспечения надежного и безопасного соединения

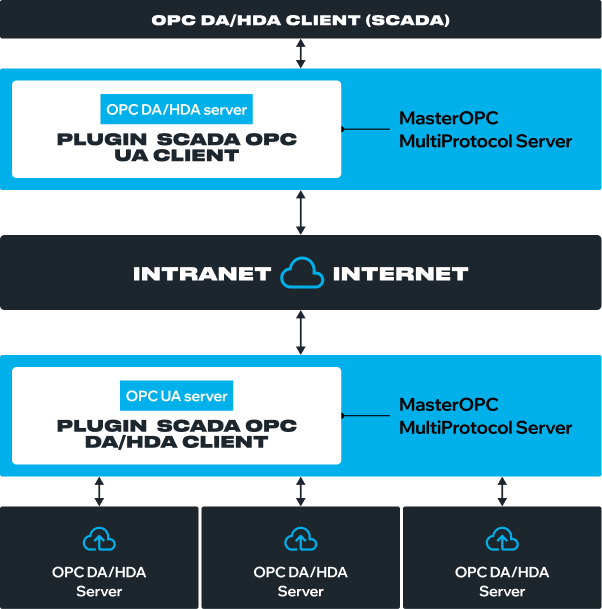

  • Возможность создания туннеля «OPC DA/HDA – OPC UA –  OPC DA/HDA» без настройки DCOM и VPN

Energomera meters

Mercury meters

NZIF meters

Milur meters

UM-31

ELSTER ЕK-270/280

Heat meters TEM

Heat meters Vzljet

Heat meters Teplokom

Elemer

Pulsar

Heat meters MKTS

Energomera meters

  • Allows polling of three-phase electricity meters SE301, SE303, SE304 and CE6850
  • Meter polling can be conducted via RS-232, RS-485, GSM, through Ethernet-COM converter

Supports polling of the following meter parameter groups:

  • Individual meter parameters
  • Current electrical network parameters
  • Power and loss values
  • Accumulated energy values
  • Power maximums
  • Various power profiles
  • Event and status logs of the meter
  • Voltage harmonic distortion coefficients

Mercury meters

  • Communication with devices via RS-232, RS-485, CAN (via Mercury-221 converter), Ethernet, GSM
  • Polling of current values, archives (power profile) and meter event journals
  • Automatic meter time adjustment
  • Ability to set custom meter time zone
  • Ability to set software current and voltage transformation ratios
  • Ability to delete and rename tags
  • Polling of Mercury meters via Mercury 225.11 concentrator. The Mercury 225.11 concentrator is a data collection device from various electricity meters via PLC-I networks
  • Ability to control polling of each meter connected to the concentrator
  • Ability to perform broadcast query to switch polling modes for all meters

Supported meter models:

  • Mercury 230 models AR, ART, ART2, ART-P, ART2-P
  • Mercury 233 models ART-P and ART2-P
  • Mercury 234 models ART-P and ART2-P
  • Mercury 236 models ART and ART-P

NZIF meters

  • Enables integration of three-phase meters SET-4TM, PSCH-4TM, PSCH-3TM
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM
  • Ability to set independent polling periods for different device variable groups
  • Automatic meter time adjustment
  • Ability to set software current and voltage transformation ratios

Supports polling of the following meter parameter groups:

  • Individual meter parameters
  • Current electrical network parameters
  • Power and loss values
  • Accumulated energy values
  • Power maximums
  • Power and energy limits
  • Various power profiles
  • Load output relay control

Milur meters

  • Polling of single-phase (Milur 107) and three-phase (Milur 307) meters
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Polling of the following meter parameter groups:

  • Individual meter parameters
  • Current electrical network parameters
  • Accumulated energy values
  • Various power profiles
  • Event and status journals of the meter
  • Load output relay control

UM-31

  • Enables integration of various electricity meters connected to the UM-31 concentrator into resource accounting, automation and dispatching systems
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Polling of the following meter parameter groups:

  • Meter information
  • Accumulated energy data - forward and reverse, active and reactive
  • Monthly accumulated energy values as archives

The following meters are supported for polling:

  • Mercury 200
  • Mercury 230
  • NZIF SET-4TM
  • NZIF PSCH-4TM
  • NZIF PSCH-3TA
  • NZIF SEB-2A
  • Energomera SE301
  • Energomera SE303
  • Energomera SE102
  • Energomera CE6850М
  • UMTV-10

ELSTER ЕK-270/280

  • Polling of gas volume correctors EK-280 and EK270 (and its earlier version EK-260), manufactured by LLC "ELSTER Gazelectronika". IEC 61007 protocol is used for data transmission to the upper level
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Polling of the following parameters:

  • Current data
  • Archive data - daily and monthly slices of flow, volume, temperature and others
  • Event journal and corrector changes

Heat meters TEM

  • Polling of heat meters TEM-104, TEM-106 and TESMA-106, manufactured by TEM Group of Companies
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Polling of the following meter parameter groups:

  • Temperature
  • Pressure
  • Volumetric flow
  • Mass flow
  • Heat carrier volume
  • eat carrier mass
  • Energy
  • Archives - hourly, daily, monthly

Heat meters Vzljet

  • Polling of heat meters TSR-024, TSR-027, TSR-042, TSR-043, manufactured by Vzljet Group of Companies
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Polling of the following meter parameter groups:

  • Temperature
  • Pressure
  • Volumetric flow
  • Mass flow
  • Heat carrier volume
  • Heat carrier mass
  • Energy
  • Archives - hourly, daily, monthly

Heat meters Teplokom

  • Polling of heat meters VKT-5, VKT-7 and VKT-9, manufactured by JSC "Teplokom"
  • Communication with devices via

Polling of the following meter parameter groups:

  • Temperature
  • Pressure
  • Volumetric flow
  • Mass flow
  • Heat carrier volume
  • Heat carrier mass
  • Energy
  • Archives - hourly, daily, monthly

Elemer

  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Device polling:

  • RMT 39 and RMT 49 - paper and electronic recorders
  • TM 5233, TM 5232, TM 5231, TM 5101 - multichannel measuring controllers
  • IRT 1730, IRT 5920 - single-channel measuring controllers

Pulsar

  • Polling of pulse counters manufactured by NPP "Teplovodokhran"
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

The following meter models are supported:

  • 2-channel Pulsar 2;
  • 4-channel Pulsar 4М;
  • 6-channel Pulsar 6;
  • 10-channel Pulsar 10;
  • 16-channel Pulsar 16.
  • Pulsar Water Meter

Heat meters MKTS

  • Polling of heat meters manufactured by Intelpribor
  • Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

Supports polling of the following groups of meter parameters:

  • thermal energy
  • volumetric and mass flow rate of heat carrier
  • volume and mass of heat carrier
  • temperature and pressure of heat carrier
  • archived values (mass, volume, temperature, pressure, energy)

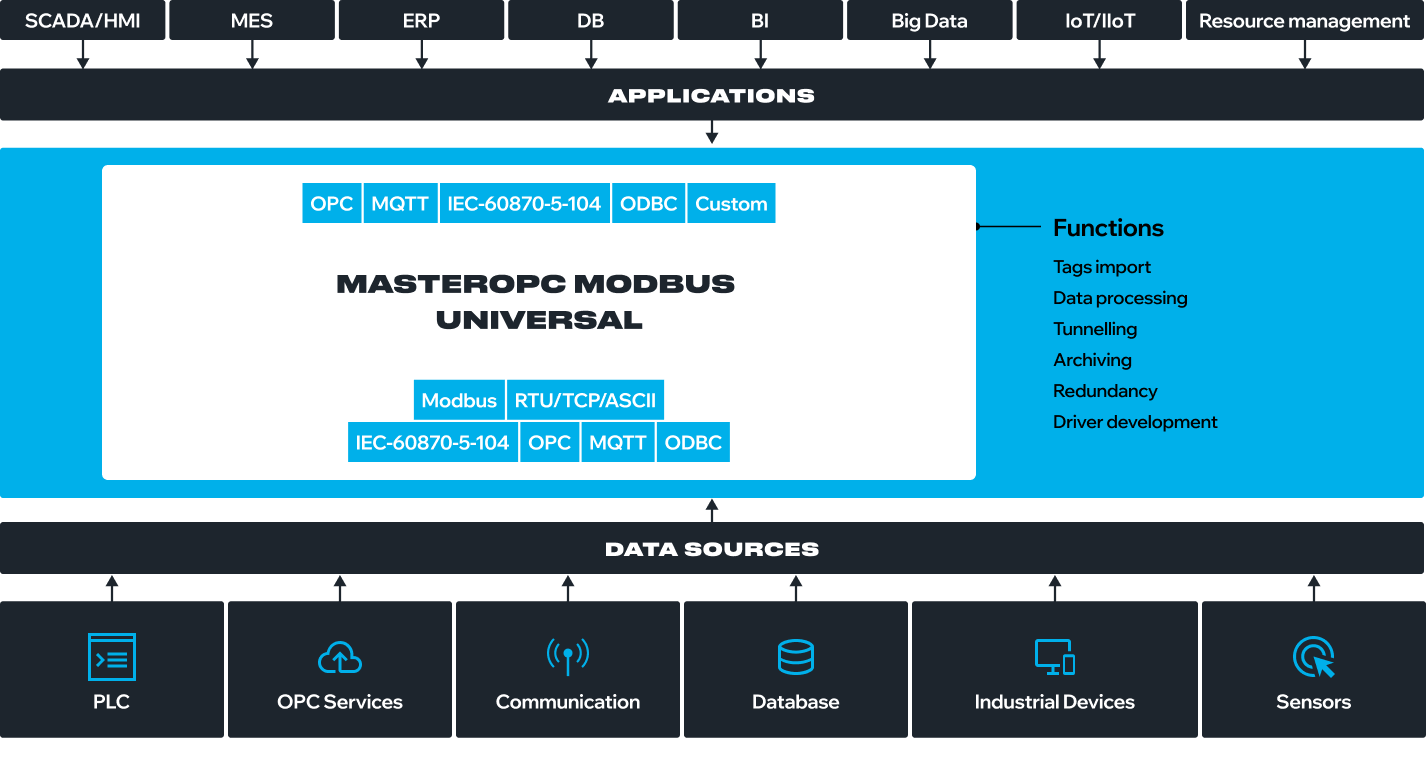

Key Features

Support of OPC DA, OPC HDA, OPC UA standards

Communication with devices via RS-232, RS-485, Ethernet-COM, GSM

ODBC client for integration with upper-level systems and databases

IEC-60870-5-104 Server

Maintaining a detailed log of diagnostic messages

Communication channel redundancy

Tag archiving (up to 4000 values)

Built-in scripting language for preprocessing 'raw data' and developing device communication drivers

Automatic tag generation and tag import from third-party systems

Trial versions

Modbus Universal MasterOPC 32
Modbus Universal MasterOPC (Free, 32-tag limit)
Log in to the website and get all the demos and materials
Log in and receive demos and materials
Modbus Universal MasterOPC Trial
Trial version of Modbus Universal MasterOPC with no tag limit but with a 1-hour runtime restriction
Log in to the website and get all the demos and materials
Log in and receive demos and materials
Modbus Universal MasterOPC for Linux
Modbus Universal MasterOPC (Free, 32-tag limit, Linux)
Log in to the website and get all the demos and materials
Log in and receive demos and materials
Multi-Protocol MasterOPC 32
Modbus Universal MasterOPC (Free, 32-tag limit)
Log in to the website and get all the demos and materials
Log in and receive demos and materials
Multi-Protocol MasterOPC Trial
Trial version of Modbus Universal MasterOPC featuring unlimited tags but restricted to a 1-hour operational period.
Log in to the website and get all the demos and materials
Log in and receive demos and materials
Multi-Protocol MasterOPC for Linux OS
Multi-Protocol MasterOPC (Free, 32-tag limit, Linux)
Log in to the website and get all the demos and materials
Log in and receive demos and materials

Prices

omposition of engineering subsystems by version

It is available for both Windows and Linux

Lite: Scalable solution for applications requiring up to 1000 tags

Medium: Designed for systems requiring 1001 to 2000 tags.

Huge Edition for monitoring 2001 to 200000 tags

Flexible meter packages: Choose from bundles of 3-50 devices

DriverPack

We will help you choose the best solution

Request Configuration Download price list

Thank you! Your application has been accepted!

Request configuration
Contact person:

<

Number of tags for each MasterOPC copy separated by semicolons (e.g. 500;1000):

Automation object:

Details:

Additional wishes:

Additional documents:

Up to 2 pdf/doc/docx/odt files, max 10MB each

Detailed documentation

Communication capabilities

    OPC Support
  • OPC Unified Architecture (OPC UA)
  • OPC Data Access (OPC DA)
  • OPC Historical Data Access (OPC HDA)

    Communication Drivers
  • PLCs and communication equipment from leading manufacturers - Siemens, Omron, Schneider Electric, Mitsubishi
  • Industrial protocols: Modbus, BACNet, IEC 61850, IEC 60870-5-104, DLMS
  • Electricity meters: Energomera, NZIF, Milur, Mercury
  • Heat meters: TEM, Vzlet, Teplokom
  • Elster Gazelectronica LLC EK gas volume correctors
  • Elmet recorders and measuring regulators
  • Equipment and sensors supporting the MQTT protocol

    IT Standards Support
  • Message Queuing Telemetry Transport (MQTT)
  • Open Database Connectivity (ODBC)
  • Simple Network Management Protocol (SNMP)

Communication capabilities


Supported OPC, Communication Drivers, Supported IT Standards

System Requirements

    Supported Operating Systems
  • Windows 7 Ultimate, Enterprise, Professional
  • Windows 10, 8
  • Windows 10 IoT Enterprise
  • Windows Server 2019, 2016, 2012, 2012 R2, 2008 R2
  • Windows 11
  • Linux Ubuntu 20.04 LTS (as well as Xubuntu 20.04, ZorinOS 16 and other forks)
  • Astra Linux Orel version 2.12.44 and Astra Linux Smolensk 1.7.1 and newer
  • Debian 9 and newer

    Minimum System Requirements
  • Intel Core i3 (or AMD equivalent), from 4 GB RAM, HDD or SSD, monitor, keyboard and mouse;
  • OS – Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Windows Server 2008R2, Windows Server 2012, Windows Server 2016, 32-bit and 64-bit editions;
  • Free hard disk space – 250 MB.

System Requirements


Supported Operating Systems, Minimum System Requirements

Online Support Guide

Multi-Protocol MasterOPC Server

Modbus Universal MasterOPC Server

Online Support Guide


Online Documentation featuring search and filtering options

Thanks! You will be contacted soon.

Write to us
Contact person:

Request topic
Message:

Thanks! You will be contacted soon.

Contact manager
Contact person:

Describe the project:

Attach file:

1 pdf/doc/docx file, max 10MB

Thank you! Your application has been accepted!

Cooperation request
Your cooperation goal with us:
University name:

City:

Education form:
Contact person:

Thanks! You will be contacted soon.

Send resume
Contact person:

Specify education and specialty:

Short motivation letter: test
Resume file:

1 pdf/doc/docx file, max 10MB
Describe work experience:

Thanks! You will be contacted soon.

Event registration
Contact person:

Thanks! You will be contacted soon.

Get consultation
Contact person:

Describe the project:

<

Thanks! You will be contacted soon.

Start training
Contact person:

Thank you for contacting us! The download links have been sent to your email

Try software

Leave your contact information and we will send you a link and instruction.

You will get access to the demo project.

Contact person:

Comment:

Thank you for contacting us! The download links have been sent to your email

Try software on your model

Leave your contact details - we'll send installation link and instructions.

You can test the software on your information model.

Contact person:

Comment:

Thank you! Your application has been accepted!

Request configuration
Contact person:

Configuration parameters
Number of external I/O points:
Number of server I/O:
Number of additional clients:
Protocols for lower-level communication:
Operating system in the project:
ToR, block diagram, or other documents:

Up to 2 pdf/doc/docx/odt files, max 10MB each
Additional information:

Thank you! You have successfully registered

Registration is successful

Registration
First name

Field is required

Last name

Field is required

Middle name

Field must not contain digits

Phone

Invalid phone number

E-mail

Invalid email

Company

Field is required

Tax ID (INN)

Password

Field is required

Confirm password

Field is required

Письмо для смены пароля отправлено

Восстановление пароля
E-mail

Invalid email
